修复 ChaosBlade 遗留多年的 Bug

· 阅读需 4 分钟
Spencer Cai
Spencer Cai

这一部分的内容是 2025 年 5 月加入的，初稿完成时候我还没有修复这些 Bug。没有公司的条条框框，行文会更加奔放和随意。

ChaosBlade 是一个“缝缝补补”的项目，它一开始肯定是不支持在容器上进行故障注入的！在容器环境执行故障注入时出现了很多真正的 BUG，且多年来社区都没有修复（足以可见 ChaosBlade 广大的用户群体到底是怎么用这个产品的。那么多人都没有能力完成修复并提出 PR？）。maintainer 对这些问题的态度是“你们要用就自己修复吧”，所以我决定把这些问题都修复掉。但由于我对 cgroupv2 并不了解，也没有生产环境去验证，所以我以下很多内容都还仅停留在 cgroupv1 版本。cgroup 这个问题可以说是 ChaosBlade 社区里的“经典话题”，maintainer 一直在 画饼说某年某月（时间都改过几次）就能完成，结果每次都过去半年没有动静。大概阿里云内部也和 B 站一样永远留在了 cgroupv1 吧。

题外话：修复以下 3 个 bug 才是捣鼓 ChaosBlade 项目过程中最有意义和收获的经历。

正确支持容器环境的 CPU 负载演练​

原始技术文档写于 2024 年 11 月 5 日。

为什么这么说呢？因为我发现在社区中存在大量有关容器环境 CPU 负载实验结果不符预期的 issue：

一看源码就发现了问题：当用户没有指定 CPU 数量时（往往是不指定的），chaosblade-exec-os/exec/cpu/cpu.go#Exec 会将其设置为 runtime.NumCPU()。这是个显而易见的错误，runtime.NumCPU() 会直接获取宿主机的 CPU 数量。B 站集群中的 Node 往往是几十个核的，无论取百分之多少的 CPU 负载，都会远远超过目标 Pod 的 CPU Limit。

chaosblade-exec-os/exec/cpu/cpu.go#Exec
// if cpu-list value is not empty, then the cpu-count flag is invalid
var err error
cpuCountStr := model.ActionFlags["cpu-count"]
if cpuCountStr != "" {
  cpuCount, err = strconv.Atoi(cpuCountStr)
  if err != nil {
    log.Errorf(ctx, "`%s`: cpu-count is illegal, cpu-count value must be a positive integer", cpuCountStr)
    return spec.ResponseFailWithFlags(spec.ParameterIllegal, "cpu-count", cpuCountStr, "it must be a positive integer")
  }
}
if cpuCount <= 0 || cpuCount > runtime.NumCPU() {
  cpuCount = runtime.NumCPU()
}

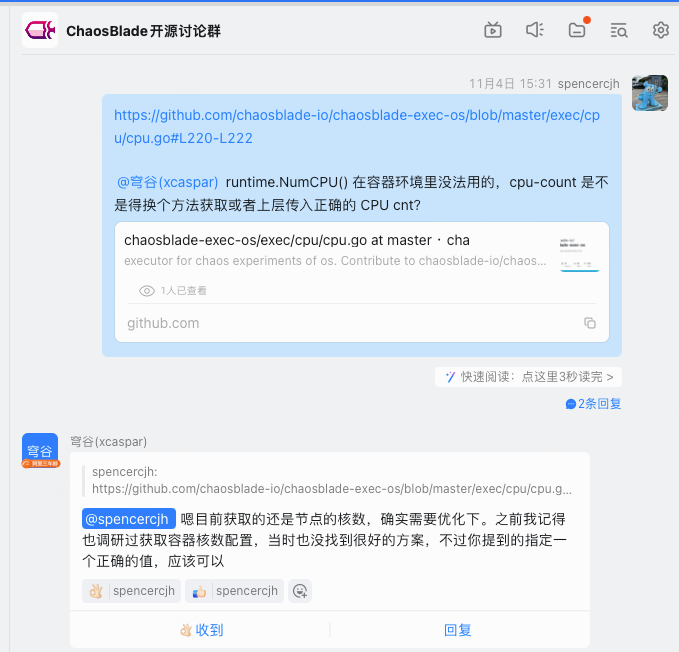

我在公司里也碰到这个问题后，和 ChaosBlade 的阿里云 maintainer 也确认了问题。

image2024-11-5_17-44-48

受 automaxprocs/internal/cgroups 启发并结合相关资料，一个容器的 CPU Limit（Quota）应该是 容器目录下 的 /sys/fs/cgroup/cpu/cpu.cfs_quota_us ÷ /sys/fs/cgroup/cpu/cpu.cfs_quota_us。

没有相关知识背景的读者可以阅读以下参考资料：

上述资料和 uber-go 的 automaxprocs 解决了获取当前 Pod 容器的 CPU 资源（request&limit）的问题，但我们的需求其实是在一个拥有特权（privilege）的 daemonset pod 里去获取所在 Node 上某一个 Pod 容器的 CPU 资源。

由于公司机器全都仅支持 cgroupv1，接下来的修复实现里没有考虑 cgroupv1 和 cgroupv2 的差异，仅实现了 cgroupv1 版本。不管是 Docker 还是 K8s，容器终究是 Node 上的一个进程。那么我们可以通过宿主机的 /proc/$pid/cgroup 和 /proc/$pid/mountinfo 从宿主机上获取容器的 cgroup 子系统 cpu 信息。而 Pod 容器 pid 是 chaosblade 代码中已经正确获取到的了。在这里不再赘述参考资料中的知识，直接列出如何通过 cgroup 文件获取容器的 CPU 资源信息：

  • 通过 /proc/${pod-container-pid}/cgroup 拿到子系统 (cpu, cpuacct) 的路径 /kubepods/burstable/podd74c5ead-a8ae-4b20-bc9d-8f006780db4a/8f60a0486d75d5f02d386869cb041800c896c4c2e79be64cf13cc3f334fe9823
    • 通过 /proc/${pod-container-pid}/mountinfo 拿到 /kubepods/burstable/podd74c5ead-a8ae-4b20-bc9d-8f006780db4a/8f60a0486d75d5f02d386869cb041800c896c4c2e79be64cf13cc3f334fe9823 的挂载点 /sys/fs/cgroup/cpu,cpuacct
      • 在 daemonset pod 中，cgroup 子系统目录需要将 /sys 替换成 /host-sys（配置卷和挂载点时是这么配的）
        • 计算 cpu.cfs_quota_us / cpu.cfs_quota_us 的值，使用 math.Ceil 向上取整。

上述过程其实主要靠 automaxprocs internal cgroups 包 完成， 但我在调试的过程中发现还是需要作出一些改动的，拼接 Pod 具体子目录的逻辑有细微变化，还容易误打误撞把 daemonset pod 容器的 CPU quota 当作是目标 Pod 容器的。

相关 PR 如下：

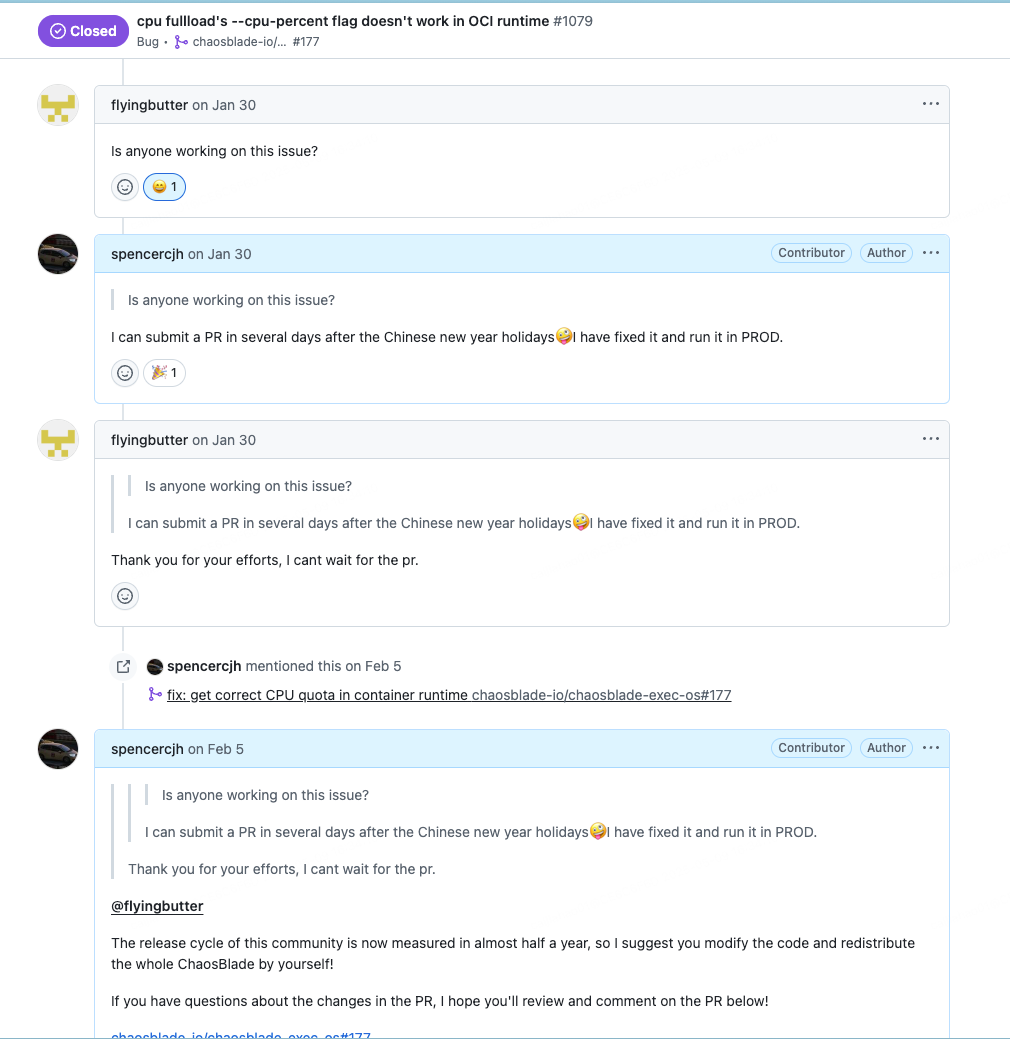

题外话：这个 issue 的修复让我很开心，因为在地球的另外一个角落，老哥 @muhammed.tanir 对我发出了 殷切期盼 ，希望我能帮助他解决问题。最后我也提交了 PR 并合入了主分支，但不知道老哥后面有没有解决重新分发 chaosblade-exec-os 包的问题。image-20250509163623530

正确支持容器环境的内存负载演练​

原始技术文档写于 2024 年 11 月 19 日。

和 CPU 的问题类似，容器环境的内存负载演练也有问题。负载进程会不符预期地提前被 OOM Killer 杀死，导致用户无法模拟应用高内存水位的情形，使这个功能失去了原本的意义。

The OOM Killer 是内核中的一个进程，当系统出现严重内存不足时，它就会启用自己的算法去选择某一个进程并杀掉. 之所以会发生这种情况，是因为 Linux 内核在给某个进程分配内存时，会比进程申请的内存多分配一些. 这是为了保证进程在真正使用的时候有足够的内存，因为进程在申请内存后并不一定立即使用，当真正使用的时候，可能部分内存已经被回收了. 比如 当一个进程申请 2G 内存时，内核可能会分配 2.5G 的内存给它.通常这不会导致什么问题.然而一旦系统内大量的进程在使用内存时，就会出现内存供不应求.很快就会导致内存耗尽这时就会触发这个 oom killer, 它会选择性的杀掉某个进程以保证系统能够正常运行。The OOM Killer 通过检查所有正在运行的进程，然后根据自己的算法给每个进程一个 badness 分数.拥有最高 badness 分数的进程将会在内存不足时被杀掉.它打分的算法如下：某一个进程和它所有的子进程都占用了很多内存的将会打一个高分；优先选择进程号最小的那个进程；内核进程和其他较重要的进程会被打成相对较低的分。有 3 个文件与之相关。

/proc/$pid/oom_score：这个文件显示了进程的 OOM 分数。OOM 分数是一个整数值，表示该进程在内存不足时被 OOM Killer 杀死的可能性。值越高，被杀死的可能性越大。可以通过读取这个文件来查看当前进程的 OOM 分数。

/proc/$pid/oom_score_adj：这个文件允许你调整进程的 OOM 分数。oom_score_adj 的值范围是从 -1000 到 1000。值越小，进程被杀死的可能性越小；值越大，进程被杀死的可能性越大。可以通过写入这个文件来调整进程的 OOM 分。

/proc/$pid/oom_adj 和上面那个一样，它的取值范围是 -17 到 15。但它已经被废弃，用于兼容老版本内核。oom_score_adj 和 oom_adj 任何一个变动，另一个也会自动跟着改动。

我们可以通过 dmesg | egrep -i “killed process” 来查看 oom killer 的工作情况。

介绍这个 Bug 前我们先了解一下注入内存负载时的容器进程结构：

─ 目标 Pod 所在 Node DS Pod
└── 启动 chaosblade blade 进程: blade create cri mem load ...
  └── 启动 nsexec 进程以进入目标容器: /opt/chaosblade/bin/nsexec -s -t 25255 -p -n -- /opt/chaosblade/bin/chaos_os ...
    └── 在目标容器 namespace 内启动 chaos_os: /opt/chaosblade/bin/chaos_os create mem load --mode=ram --avoid-being-killed=true --cgroup-root=/host-sys/fs/cgroup/ --rate=100 --mem-percent=100 --uid=90dc070e2a32c12e --channel=nsexec --ns_target=25255 --ns_pid=true --ns_mnt=true

chaosblade 引入了 --avoid-being-killed 参数来避免最后占用内存的 chaos_os（上面进程树中最后一个进程） 进程被杀死，但这个 flag 在容器环境并不能正确工作。一看源码就发现了问题：

chaosblade-exec-os/exec/mem/mem.go#start
// adjust process oom_score_adj to avoid being killed
if avoidBeingKilled {
  // not works for the channel.NSExecChannel
  if _, ok := cl.(*channel.NSExecChannel); !ok {
    scoreAdjFile := fmt.Sprintf(processOOMAdj, os.Getpid())
    if _, err := os.Stat(scoreAdjFile); err == nil || os.IsExist(err) {
      if err := os.WriteFile(scoreAdjFile, []byte(oomMinAdj), 0644); err != nil { //nolint:gosec
        log.Errorf(ctx, "run burn memory by %s mode failed, cannot edit the process oom_score_adj, %v", burnMemMode, err)
      } else {
        log.Infof(ctx, "write oom_adj %s to %s", oomMinAdj, scoreAdjFile)
      }
    } else {
      log.Errorf(ctx, "score adjust file: %s not exists, %v", scoreAdjFile, err)
    }
  }
}

在 chaosblade-exec-os/exec/mem/mem.go#start 中的这段代码在主机环境，或者说当 memExecutor 的 spec.channel 是 LocalExecutor 时候不会有问题，os.Getpid() 能够正确返回 chaos_os 的当前进程号，完成对 oom adj 文件的修改。但一旦运行在容器环境，os.Getpid() 只会展示容器的 pid namespace 里的进程号，它和 daemonset pod 里的，也就是宿主机上的 pid namespace 存在一个映射关系，这时候我们将无法通过错误的 PID 找到预期的 chaos_os 进程目录。导致 chaos_os 一旦占用内存爬高，很快就会被杀掉。 但用户的预期往往是故障注入进程应该把内存用完，导致正常运行的服务不能正常工作。如果故障注入无法影响到真实的用户服务，那么演练将失去意义。

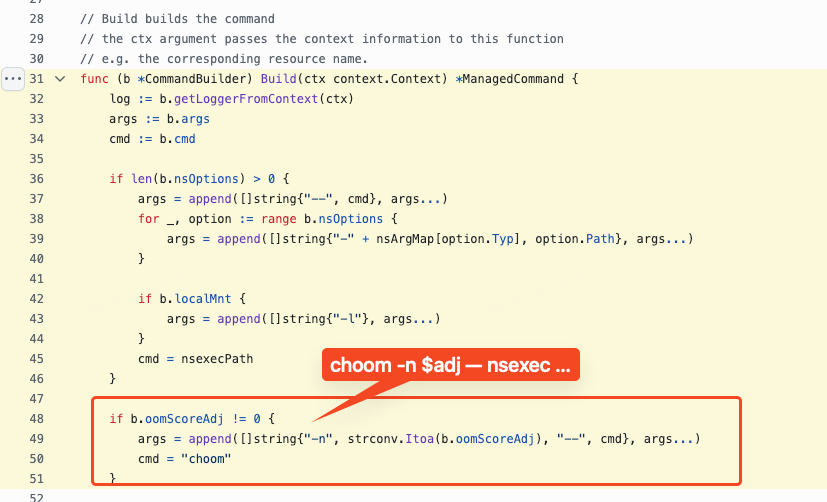

借鉴 chaos-mesh 的 相关实现 ，我们可以发现 chaos-mesh 是在借助 nsexec 将故障注入进程挂入目标容器时加上了 choom 命令。image2024-11-20_15-50-50

ChaosBlade 的层次结构导致了我们很难照搬这样的模式，我只能在执行故障注入的通用方法里加一段 特殊逻辑 ，实属无奈：

chaosblade-exec-cri/exe/executor_common_linux.go#execForHangAction
if expModel.Target == "mem" && expModel.ActionFlags["avoid-being-killed"] == "true" {
  if err := exec.Command("choom", "-n", "-1000", "-p", strconv.Itoa(command.Process.Pid)).Run(); err != nil { //nolint:gosec
    log.Errorf(ctx, "choom failed, %s", err.Error())
  } else {
    log.Infof(ctx, "choom success, target pid: %v, current pid: %v", command.Process.Pid, os.Getpid())
    choomChildProcesses(ctx, command.Process.Pid)
  }
}

// ...

func choomChildProcesses(ctx context.Context, pid int) {
  childPids, err := getChildPids(pid)
  if err != nil {
    log.Errorf(ctx, "failed to get child pids for pid %d, %s", pid, err.Error())
    return
  }

  for _, childPid := range childPids {
    if err := exec.Command("choom", "-n", "-1000", "-p", strconv.Itoa(childPid)).Run(); err != nil { //nolint:gosec
      log.Errorf(ctx, "choom failed for child pid %d, %s", childPid, err.Error())
    } else {
      log.Infof(ctx, "choom success for child pid %d", childPid)
      choomChildProcesses(ctx, childPid)
    }
  }
}

func getChildPids(pid int) ([]int, error) {
  procPath := fmt.Sprintf("/proc/%d/task/%d/children", pid, pid)
  data, err := os.ReadFile(procPath)
  if err != nil {
  	return nil, err
  }
  childPidsStr := strings.Fields(string(data))
  childPids := make([]int, len(childPidsStr))
  for i, pidStr := range childPidsStr {
	childPids[i], err = strconv.Atoi(pidStr)
	if err != nil {
      return nil, err
    }
  }
  return childPids, nil
}

command.Process.Pid 是 nsexec 进程的 pid，可以在 /proc/$pid/task/$pid/childern 找到它的子进程 chaos_os。为了确保万无一失，我会对所有的子进程都进行 choom 操作。

相关 PR 如下：

正确实现移除容器​

原始技术文档写于 2025 年 1 月 13 日

ChaosBlade 有一个功能是 移除容器 ，这种混沌实验一般是没人用的，但我们一用就出问题……

我们今年开始利用它做一些骚操作，开展一些“业内独创”的演练形式，这边暂时不方便多说。后面机会成熟以后我再写 blog。

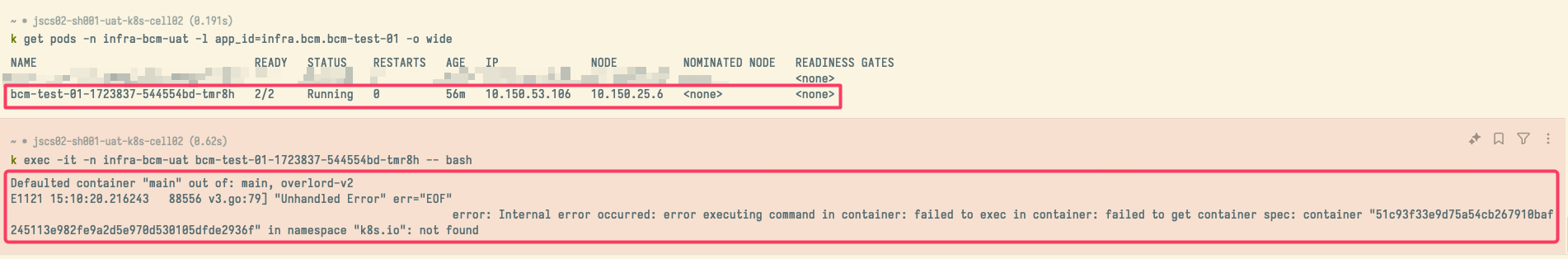

使用它移除容器后，发现 Pod 的状态和就绪容器数量没有任何变化，但主容器已经无法操作，会报错 container 找不到。image2025-1-13_11-37-28 到目标 Pod 所在 Node 上又能找到容器里的进程还在运行。这明显和我们期望的“移除容器”操作的结果不一致。

image-20250509175724828

维护公司 Kubernetes 的同事说移除容器“应该”使用 crictl，并用 crictl stop $CONTAINER_ID 和 crictl rm $CONTAINER_ID 向我证明公司 kubelet 并没有魔改什么以影响这部分功能。

本人并没有 OCI Open Container Initiative、CRI Container Runtime Interface 相关研发工作经历，只是会使用相关工具。因此我没有第一时间看出 chaosblade 里 containerd client 的使用问题。既然 crictl 能够有效删除容器，那我们看看它相关的源码是怎么做的。

crictl/container.go#RemoveContainer
// RemoveContainer sends a RemoveContainerRequest to the server, and parses
// the returned RemoveContainerResponse.
func RemoveContainer(ctx context.Context, client internalapi.RuntimeService, id string) error {
  if id == "" {
    return errors.New("ID cannot be empty")
  }

  logrus.Debugf("Removing container: %s", id)

  if _, err := InterruptableRPC(ctx, func(ctx context.Context) (any, error) {
    return nil, client.RemoveContainer(ctx, id)
  }); err != nil {
    return err
  }

  fmt.Println(id)

  return nil
}

crictl#RemoveContainer 和其他的 go 生态项目一样，crictl 这里只是初始化 grpc client 向本机的 CRI server 发请求。

client 是这样 创建 出来的：

kubernetes-sigs/cri-tools/cmd/crictl/main.go
// If no EP set then use the default endpoint types
if !RuntimeEndpointIsSet {
  logrus.Warningf("runtime connect using default endpoints: %v. "+
      "As the default settings are now deprecated, you should set the "+
      "endpoint instead.", defaultRuntimeEndpoints)
  logrus.Debug("Note that performance maybe affected as each default " +
      "connection attempt takes n-seconds to complete before timing out " +
      "and going to the next in sequence.")

  for _, endPoint := range defaultRuntimeEndpoints {
    logrus.Debugf("Connect using endpoint %q with %q timeout", endPoint, t)

    res, err = remote.NewRemoteRuntimeService(endPoint, t, tp, &logger)
    if err != nil {
      logrus.Error(err)

      continue
    }

    logrus.Debugf("Connected successfully using endpoint: %s", endPoint)

    break
  }

  return res, err
}

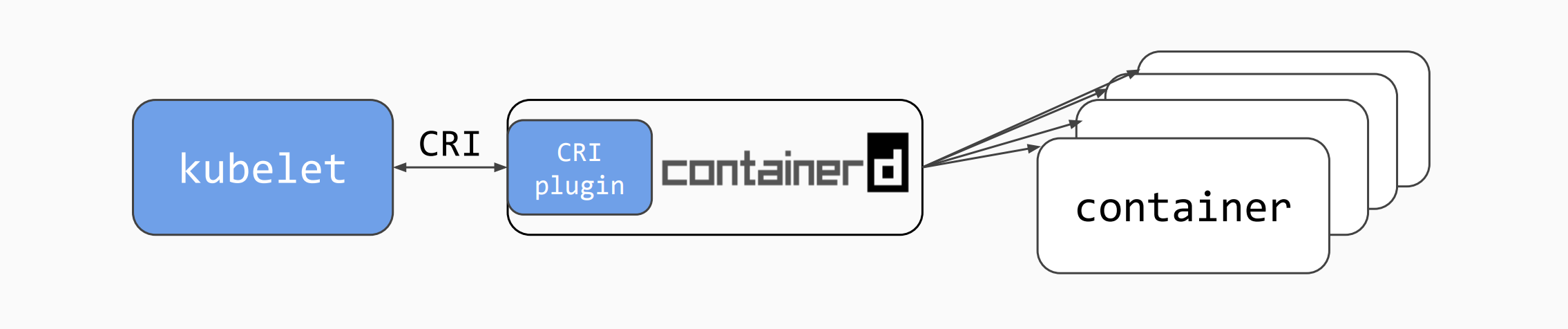

可以看到在没有指定容器运行时 ep 的情况下会和本地的 3 种容器运行时尝试连接：containerd，crio，cri-dockerd（即变量 defaultRuntimeEndpoints）。结合 containerd 的文档：containerd#cri，由此我们知道 crictl 是在和本地的容器运行时的 cri 插件服务通信。cri

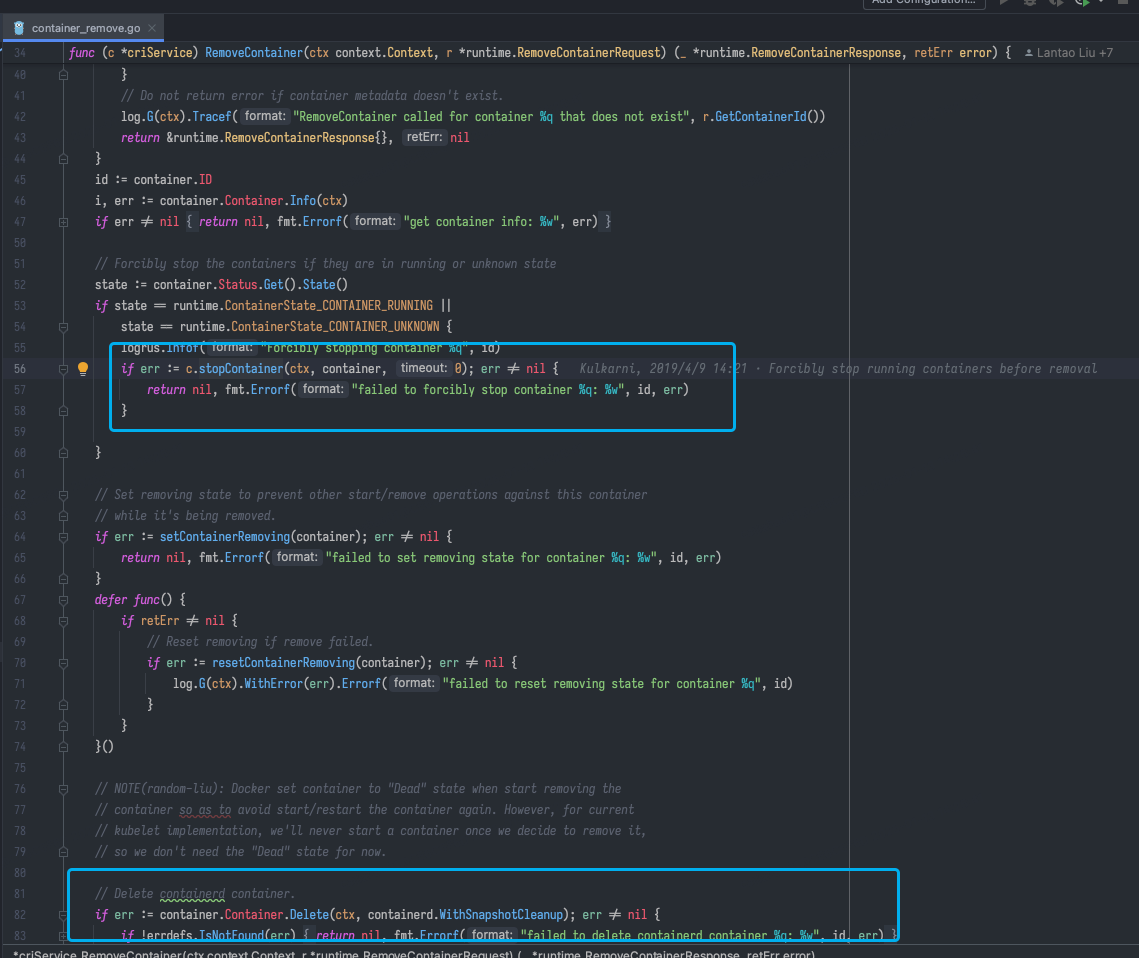

containerd 整个 repo 存在 v1、v2 两个重大版本分支。经过确认，公司使用的 containerd 版本是 1.6.5。containerd 1.6.5 的 cri plugin 中，处理 RemoveContainer 的代码如下：https://github.com/containerd/containerd/blob/v1.6.5/pkg/cri/server/container_remove.go#L34-L112

image2025-1-13_14-26-3 其中最关键的就是以下操作：

  1. 如果容器状态是 RUNNING 或者 UNKNOWN，停止容器
    1. 处理 UNKNOWN 容器的残留 Task 和进程
    2. 杀死 Task
  2. 移除容器
  3. 移除容器 checkpoint，清理容器相关磁盘目录
  4. 清理本地缓存
  5. 校验删除结果

再看看 chaosblade 里的相关代码，与之对比就能看出 chaosblade 遗漏了什么。

chaosblade-exec-cri 为 containerd 操作封装了一个结构体，对移除容器的 实现 如下：

chaosblade-exec-cri/exec/container/containerd/containerd_linux.go#RemoveContainer
func (c *Client) RemoveContainer(ctx context.Context, containerId string, force bool) error {
  err := c.cclient.ContainerService().Delete(c.Ctx, containerId)
  if err == nil {
    return nil
  }

  if errdefs.IsNotFound(err) {
    return nil
  }

  return err
}

可以明显看到，这里仅调用了 ContainerService().Delete 方法，这意味着它只会删去容器元信息，并不会处理容器相关进程。这就是为什么 kubelet 无法获取到容器信息，但 Node 上容器进程依旧在正常运行，可以通过 crictl 停止并删除。

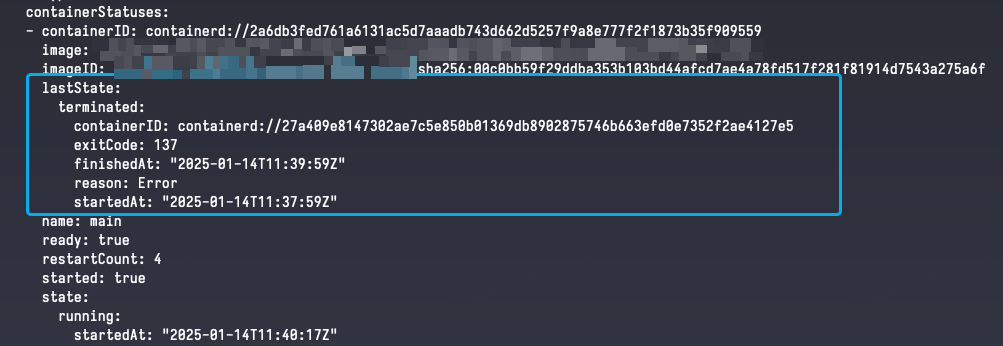

在修复这个问题的时候，我在公司内部版本和 开源版本 上做出了不同的实现。如果完全删除容器信息，它被杀死、重启的信息将无法再被查到，这在公司环境里是不能被接受的。因此，我们仅需将 containerd task 杀死（表现是容器以 137 code 错误退出），随后借助公司容器平台标准配置的 livenessProbe 来帮助我们实现移除容器的根本目标。这样一来这些操作就都留了痕迹。

image2025-1-14_20-58-39

本章完。

请看下一章，未来展望：展望！
